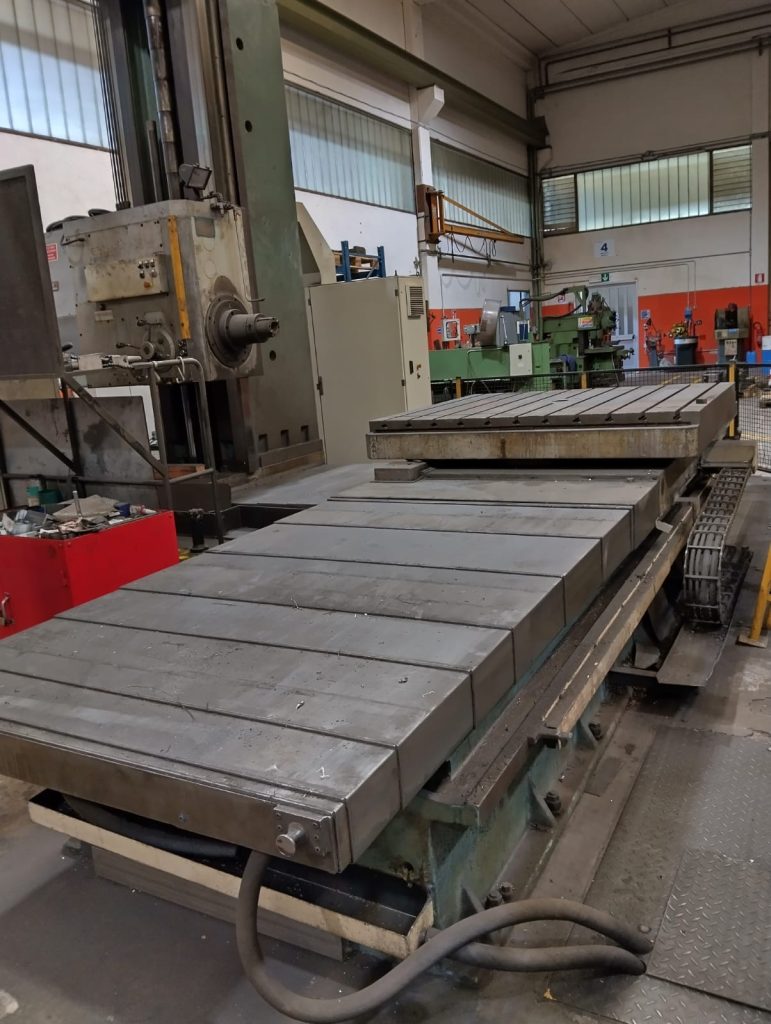

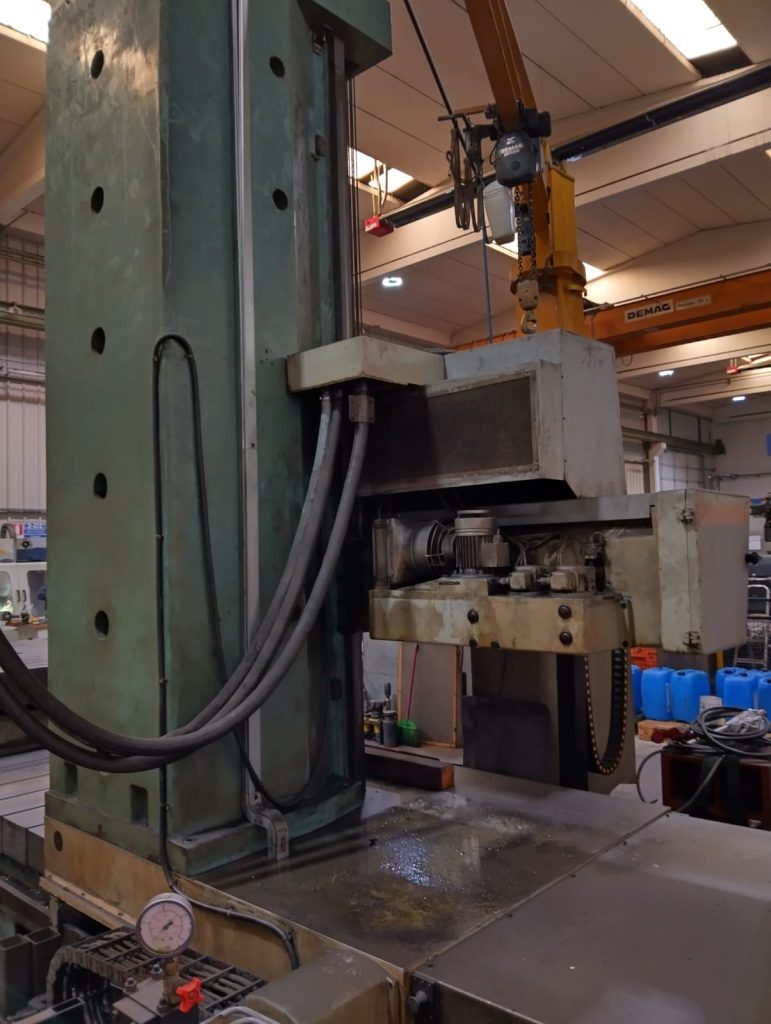

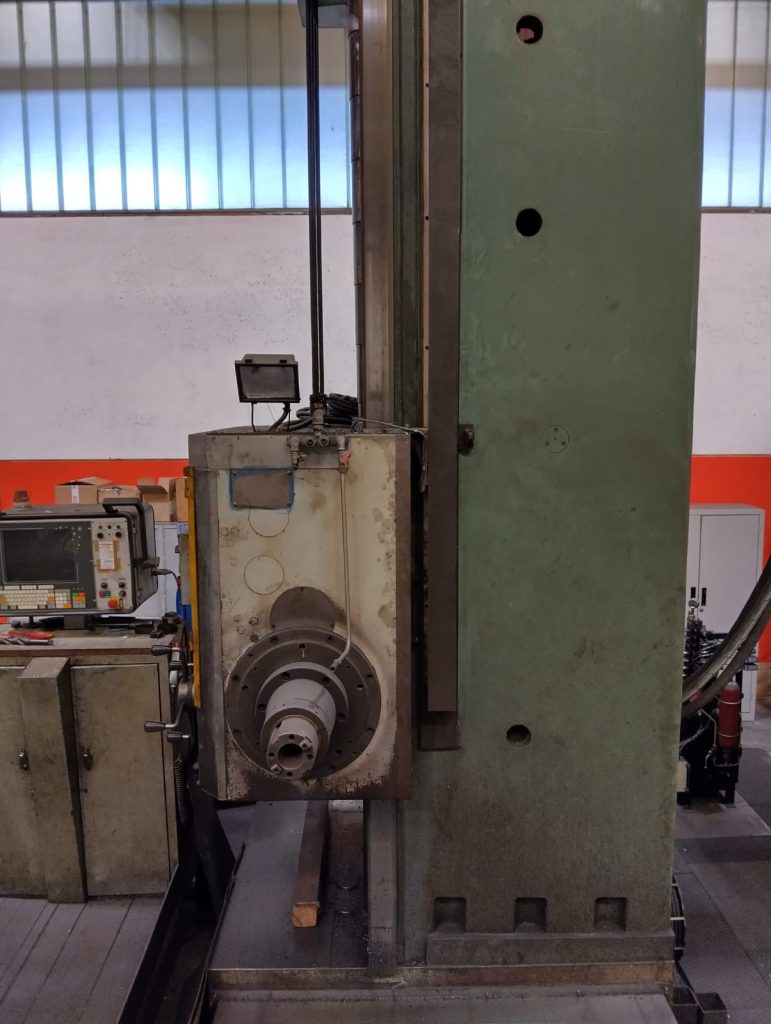

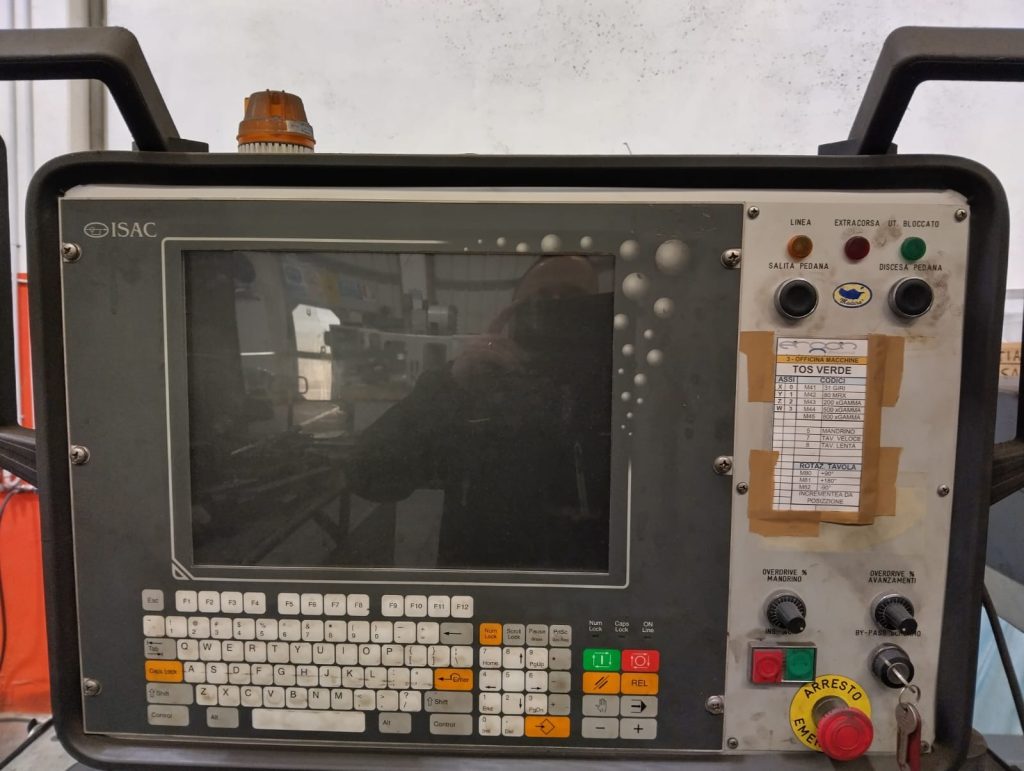

Alesatrice TOS

CARATTERISTICHE DELLA MACCHINA

La WHN 13A è una alesatrice-fresatrice a lunga corsa trasversale, comandata da un sistema paraassiale o tramite visualizzazione delle quote.

Parametri principali della macchina

• Diametro del mandrino di lavoro: 130 mm
• Conicità del mandrino: 50 ČSN 220430
• Corsa del mandrino di lavoro: 800 mm
• Velocità di lavoro del mandrino:

  • 8 serie a passi in progressione geometrica: 12,5 – 800 giri/min
  • con possibilità di variazione in percentuale durante il funzionamento della macchina nell’intervallo del 10 – 110 %: 1,25 – 900 giri/min
• Diametro della flangia del mandrino cavo: 280 mm
• Diametro massimo del cono di centraggio del mandrino cavo (7:24): 180 mm
• Coppia massima sul mandrino (alle velocità di 12,5 – 31,5): 10 300 Nm
• Spostamento verticale sull’asse del mandrino di lavoro (Y): 2 000 mm
• Spostamento longitudinale del montante (W): 1 250 mm
• Spostamento trasversale del tavolo (X’): 3500 mm
• Superficie di serraggio della tavola: 1 800 x 1 800 mm
• Carico massimo del tavolo: 120 kN
• Dimensioni delle cave a T per il serraggio (ČSN 02 1030): 22 ČSN 021030
• Interasse delle cave a T: 160 mm
• Peso della macchina, compresa l’attrezzatura elettrica: 32 000 kg

Avanzamenti:

• Serie I – tutti i gruppi: 2,5 – 160 mm/min
• Serie II – tutti i gruppi: 50 – 3 200 mm/min
• Avanzamento rapido – tutti i gruppi: 3 200 mm/min
• Micro-avanzamento – tutti i gruppi: 5 mm/min

Potenze dei motori elettrici:

• Motore in corrente continua per l’azionamento del mandrino: 38 kW (2800 giri/min)
• Motore in corrente continua per gli avanzamenti (2x): 6 kW (3000 giri/min)
• Altri motori di bassa potenza – circa: 5 kW
• Potenza assorbita dalla macchina: 80 kVA

Filettatura con il meccanismo addizionale (ZP):

• Filetti metrici – numero di passi: 20, gamma dei passi: 2 – 24 mm
• Filetti Whitworth – numero di passi: 24, gamma dei passi per pollice: 12 – 1

Gruppo idraulico:

• Pressione di esercizio dei circuiti: 5,8 – 6,5 MPa
• Quantità d’olio nel serbatoio: 55 l
• Portata della pompa: 5,2 l/min

Gruppo di lubrificazione:

• Pressione di esercizio: 0,03 MPa
• Quantità d’olio nel serbatoio: 15 l
• Portata della pompa: 0,5 l/min

Ingombro:

• 43 m²

MACHINE CHARACTERISTICS

The WHN 13A is a horizontal boring and milling machine with a long transverse travel, controlled by a paraxial system or coordinate display system.

Main Machine Parameters

• Working spindle diameter: 130 mm
• Spindle taper: 50 ČSN 220430
• Working spindle stroke: 800 mm
• Spindle speed:

  • 8 series in geometric progression: 12.5 – 800 rpm
  • with the possibility of percentage variation during operation within the range of 10 – 110%: 1.25 – 900 rpm
• Diameter of hollow spindle flange: 280 mm
• Max centering cone diameter of hollow spindle (7:24): 180 mm
• Maximum torque on the spindle (at speeds 12.5 – 31.5): 10,300 Nm
• Vertical travel along spindle axis (Y): 2,000 mm
• Longitudinal column travel (W): 1,250 mm
• Transversal table travel (X’): 3500 mm
• Table clamping surface: 1,800 x 1,800 mm
• Maximum table load: 120 kN
• T-slot dimensions for clamping (ČSN 02 1030): 22 ČSN 021030
• T-slot spacing: 160 mm
• Machine weight including electrical equipment: 32,000 kg

Feeds:

• Series I – all groups: 2.5 – 160 mm/min
• Series II – all groups: 50 – 3,200 mm/min
• Rapid feed – all groups: 3,200 mm/min
• Micro-feed – all groups: 5 mm/min

Electric Motor Power Ratings:

• DC motor for spindle drive: 38 kW (2800 rpm)
• DC feed motors (2x): 6 kW (3000 rpm)
• Other low-power motors – approximately: 5 kW
• Machine power consumption: 80 kVA

Thread Cutting with Additional Mechanism (ZP):

• Metric threads – number of steps: 20, thread pitch range: 2 – 24 mm
• Whitworth threads – number of steps: 24, thread per inch range: 12 – 1

Hydraulic System:

• Operating pressure of circuits: 5.8 – 6.5 MPa
• Oil volume in tank: 55 l
• Pump flow rate: 5.2 l/min

Lubrication System:

• Operating pressure: 0.03 MPa
• Oil volume in tank: 15 l
• Pump flow rate: 0.5 l/min

Footprint:

• 43 m²
